Innovación SOME: el escaner óptico 3D

25/01/2019

SOME acaba de incorporar la tecnología del escaner óptico 3D para garantizar la calidad dimensional de sus productos.

Innovación SOME: el escaner óptico 3D

SOME se ha preocupado siempre por estar a la vanguardia y trabajar con las mejores tecnologías disponibles, como ocurre en este caso con el escáner óptico 3D.
En SOME queremos ofrecer el mejor servicio y la mejor calidad, sin que ello suponga un incremento en el coste del producto.

escaner óptico 3D

Desde 1973, hemos evolucionado y creado un grupo industrial que es líder como TIER2, en el sector de automoción, y un proveedor referente en todo tipo de piezas y conjuntos metálicos de gran precisión para numerosos sectores industriales.


En nuestros 21.000 m2 de instalaciones productivas, abordamos con solvencia y fiabilidad todo tipo de proyectos a partir de materiales como hierro, acero inoxidable, aluminio o cobre, entre otros.


El hecho de trabajar con clientes altamente exigentes, que son líderes en sus sectores, nos obliga a optimizar continuamente nuestros procesos.

Por este motivo, incorporámos el escáner óptico 3D que, mediante un barrido superficial de puntos en las 3 dimensiones del espacio, nos permite medidas de alta precisión en geometrías complejas, analizarlas a gran velocidad y tomar ágilmente decisiones sobre el cumplimiento de las especificaciones de nuestros productos.

¿Cuál es la innovación?

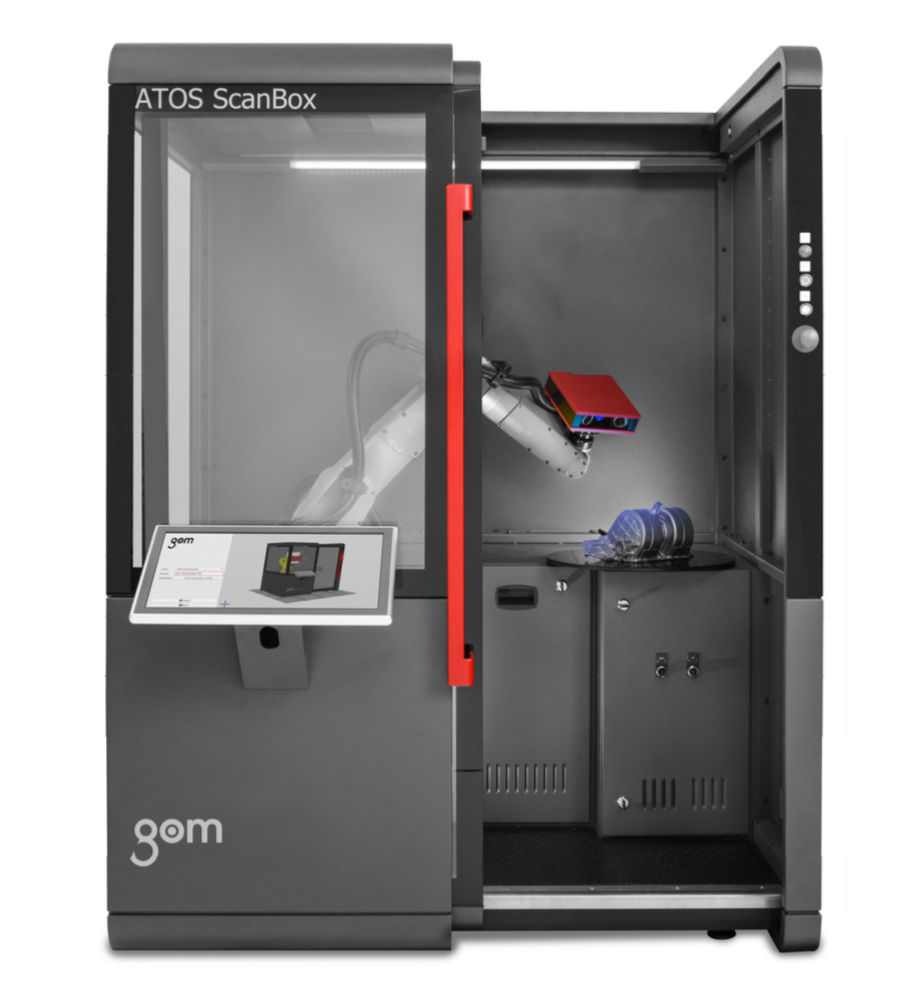

Se usa sobretodo para la medición e inspección automatizadas de piezas y componentes pequeños a medianos. El ScanBox 4105 de ATOS ofrece nuevas posibilidades de automatización eficiente para volúmenes de medición más pequeños.

La celda de medición es adecuada para objetos de hasta 500 mm de tamaño y 100 kg de peso.

Otra de las innovaciones es que mientras que las máquinas de medición mecánica capturan datos de forma lineal o por puntos, los sistemas de medición de coordenadas 3D ópticas proporcionan desviaciones de campo completo de las coordenadas 3D reales y los datos CAD.

Aplicaciones del escáner 3D

 Las posibles aplicaciones incluyen el control de calidad relacionado con la producción en núcleos de cerámica, piezas fundidas y de plástico.


escaner óptico 3D

Detalles técnicos generales del escáner óptico 3D laser de SOME



  • MARCA: GOM
  • MODELO : SCANBOX ATOS 4105 / ESCANER ÒPTIC 3D CORE 300
  • SOFTWARE: ATOS PROFESSIONAL VMR
  • RESOLUCIÓN: 2 CAMEREA 5 Mega Pixel GigE CCD,  2448x2050 pixels
  • ÁREA DE MEDICIÓN: 300x230 mm
  • COMPONENTES:
    • BRAZO ROBÓTICO FANUC 6 EJES
    • PLATO GIRATORIO Ø300 mm
  • MEDIDA MÁXIMA MUESTRA: Ø500mm x 500mm altura,
  • PESO MÁXIMO: MUESTRA: 100 Kg



Algunos elementos a destacar de esta nueva maquinaria incorporada en SOME són:


Sala de medición virtual (VIRTUAL MEASURING ROOM)

La Sala de medición virtual (VMR) es la estación de control central y el software de planificación de mediciones para todos los elementos del ATOS ScanBox 4105.

El VMR elimina el requisito de habilidades específicas de programación de robots. El robot se puede controlar completamente a través de una interfaz de software simple y segura. Como hemos comentado previamente no necesita de operarios especializados lo que es una gran ventaja para cualquier empresa.

El VMR permite que la programación, la inspección completa y los informes se preparen con anticipación sin bloquear el sistema. Esta gran ventaja  permite tiempos de inactividad cortos y tiempos de respuesta rápidos. Minimizar las paradas de producción.

Escáner óptico 3D

KIOSK INTERFACE

Kiosk Interface es una interfaz de máquina que permite una interacción simplificada con la máquina de medición.

Maneja automáticamente el flujo de trabajo completo de medición e inspección.

A medida que se reduce la interacción humana, se garantiza una alta precisión y calidad de datos, y se protegen los parámetros de medición, datos y sistema operativo.

escáner óptico 3D

Próximos eventos internacionales con la participación de SOME:

Éste año participaremos en:

Os invitamos a que nos visitéis y descubráis todos los servicios que SOME puede ofrecer y las mejoras tecnológicas que nos han llevado a ser uno de los referentes del sector a nivel internacional.

¡OS ESPERAMOS!
